联系热线

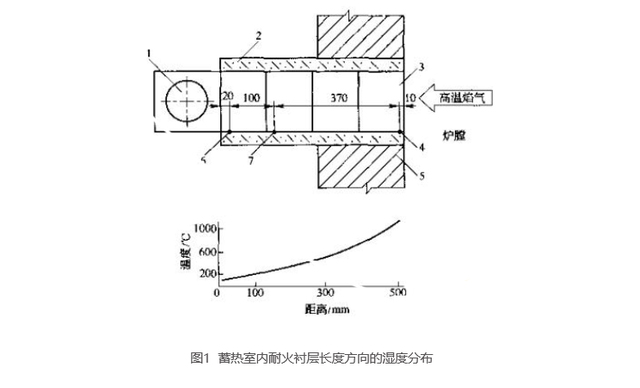

粒状陶瓷纤维浇注料,同重质耐火浇注料一样耐高溫、高强度和高温下的低收缩率,又有轻质隔热浇注料的低热导率和高抗热震性。粒状陶瓷纤维浇注料热导率接近于轻质隔热砖。大多轻质隔热浇注料其使用温度低、强度小。抗热震性在1150℃水 冷50次不断裂,仍保留有40%左右剩余强度,适应了温差大的耐火隔热层断面,也适应了蓄热室在长度方向的高温差。图1示出了蓄热箱耐火衬在长度方向上的温度分布。
图8-3室式加热炉,炉膛最高温度1250℃;换向周期50s;实测蓄热室耐火材料内衬温度:t1为950℃;t2为87℃;t3为 220℃、9。从蓄热室耐火内衬在长度方向上的温度梯度分布,可以看出温差很大,而且这种温差是在频繁的变化,所以耐火材料的内衬使用寿命会大大缩短。
蓄热箱的顶部耐火材料,会经常发生坍塌和剥落现象,尤其是陶瓷小球式蓄热体的大型蓄热式,出现的顶部脱落事故更为频繁。如安装弹性好的耐火纤维制品,一是高温下收缩;二是强度极低。尤其主要的是,蓄热式为钢板箱内镶耐火材料内衬,要求密封性好,陶瓷纤维制品密封性很差,所以不适合用在蓄热室内衬上。
